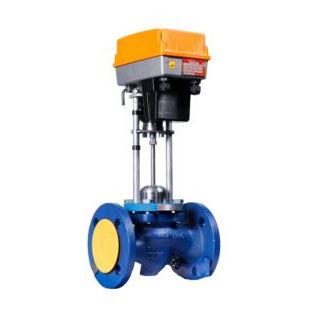

Клапаны регулирующие двухходовые TRV

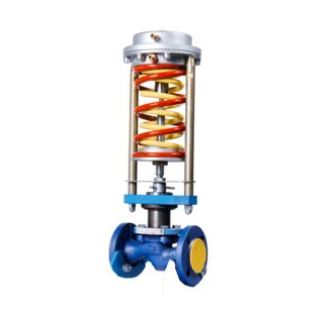

RDT-B Регуляторы давления "перепуска"
Назначение
В зависимости от размера заказа предоставляются скидки
Цена: по запросу
Назначение
Регуляторы давления «перепуска» RDT-B являются автоматическим регулятором перепада давления прямого действия, предназначенным для поддержания постоянного давления в трубопроводе на регуляторе, т.е. на участке трубопровода, на котором установлен регулятор.
Регуляторы давления «перепуска» RDT-B устанавливаются на байпасных линиях для обеспечения постоянного расхода теплоносителя на основном участке трубопровода.
Регуляторы давления «перепуска» RDT-B не подходят для работы в тупиковых схемах.
Технические характеристики Габариты Преимущества Технические характеристики
Регуляторы давления «перепуска» RDT-B
| Наименование параметров, единицы измерения |
Значения параметров | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Условная пропускная способность Kvs, м³/час | 0,25 0,4 0,63 1,0 1,6 2,5 4,0 |
2,5 4,0 6,3 |
4,0 6,3 8,0 10 |
6,3 10 12,5 16 |
10 16 20 25 |
16 20 25 32 |
25 32 40 50 |
32 40 63 80 100 |
63 100 125 160 |
100 125 160 200 |
160 200 250 280 |
| Коэффициент начала кавитации Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | ||||
| Температура рабочей среды Т, С | +5…+150 С° | ||||||||||
| Условное давление PN, бар (МПа) | 16 (1,6) | ||||||||||
| Рабочая среда | вода, этиленгликоль, пропиленгликоль с температурой до 150 С° | ||||||||||
| Тип присоединения | фланцевый | ||||||||||
|
Исполнения диапазона настройки регулятора, бар (МПа)
|
|
||||||||||
| 1.1 | 0,16-1,8 (0,016-0,18)(оранжевая пружина) | ||||||||||
| 1.2 | 0,24-3,0 (0,024-0,30) (серая пружина) | ||||||||||
| 1.3 | 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина) | ||||||||||
| 2.1 | 0,5-5,8 (0,05-0,58) (красная пружина) | ||||||||||
| 2.2 | 0,9-10,0 (0,09-1,0) (желтая пружина) | ||||||||||
| 2.3 | 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина) | ||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 6 | ||||||||||
| Относительная протечка, % от Kvs, не более | 0,05% | ||||||||||
| Окружающая среда | воздух с температурой от +5 до +50 и влажностью 30-80% | ||||||||||
| Материалы: | |||||||||||
| корпус | чугун | ||||||||||
| крышка | сталь 20 | ||||||||||
| шток | нержавеющая сталь 40X13 | ||||||||||
| плунжер | нержавеющая сталь 40X13 | ||||||||||
| седло | нержавеющая сталь 40X13 | ||||||||||
| сменный блок уплотнения штока | направляющие – PTFE, прокладки – EPDM | ||||||||||
| уплотнение в затворе | «металл по металлу» | ||||||||||
| мембран | EPDM на тканевой основе | ||||||||||
Комплектная поставка регулятора давления «До себя»:
|
Для Ду 15-100:
|
Для Ду 125-150:
|

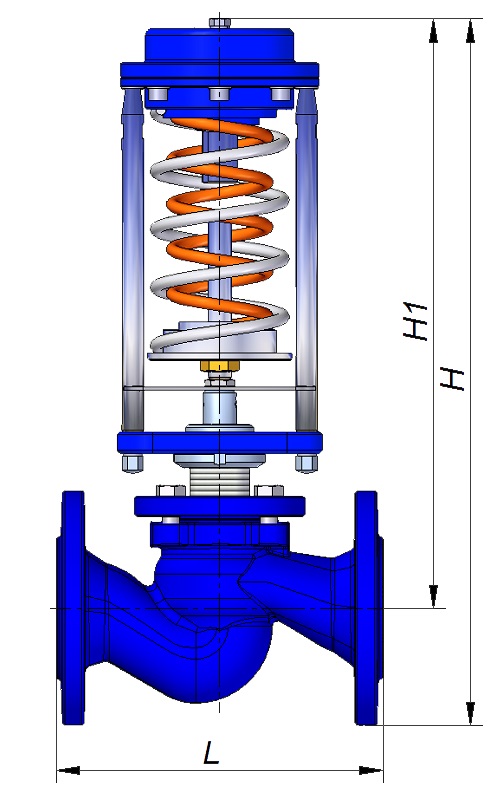

| Наименование параметров | Значения параметров | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|
Длина L, мм |
130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| Высота Н1, мм | 407,5 | 407,5 | 407,5 | 420 | 420 | 432,5 | 537,5 | 545 | 595 | 685 | 707,5 |
| Высота Н, мм / не более | 455 | 460 | 465 | 490 | 495 | 515 | 630 | 645 | 705 | 810 | 850 |
| Масса, кг / не более | 13 | 13,5 | 14,5 | 16 | 19 | 22 | 26 | 32 | 45 | 56 | 70 |
- Широкий диапазон Kvs на каждый диаметр
- 7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия
- Комплектная поставка (поставляется комплектом с импульсными трубками)
- Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)
- Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)
- Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)
