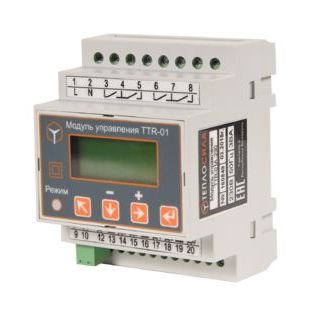

TTR Модули управления многофункциональные -01D, -01A, -02A
Назначение
В зависимости от размера заказа предоставляются скидки
Цена: по запросу
Назначение
Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A производят автоматическое управление подачей тепла путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (уставками).
Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A измеряют входные сигналы, поступающие от внешних датчиков, производят расчёты и выводят полученные значения параметров на ЖКИ.
Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A согласно с программой, вырабатывают сигналы управления исполнительными механизмами.

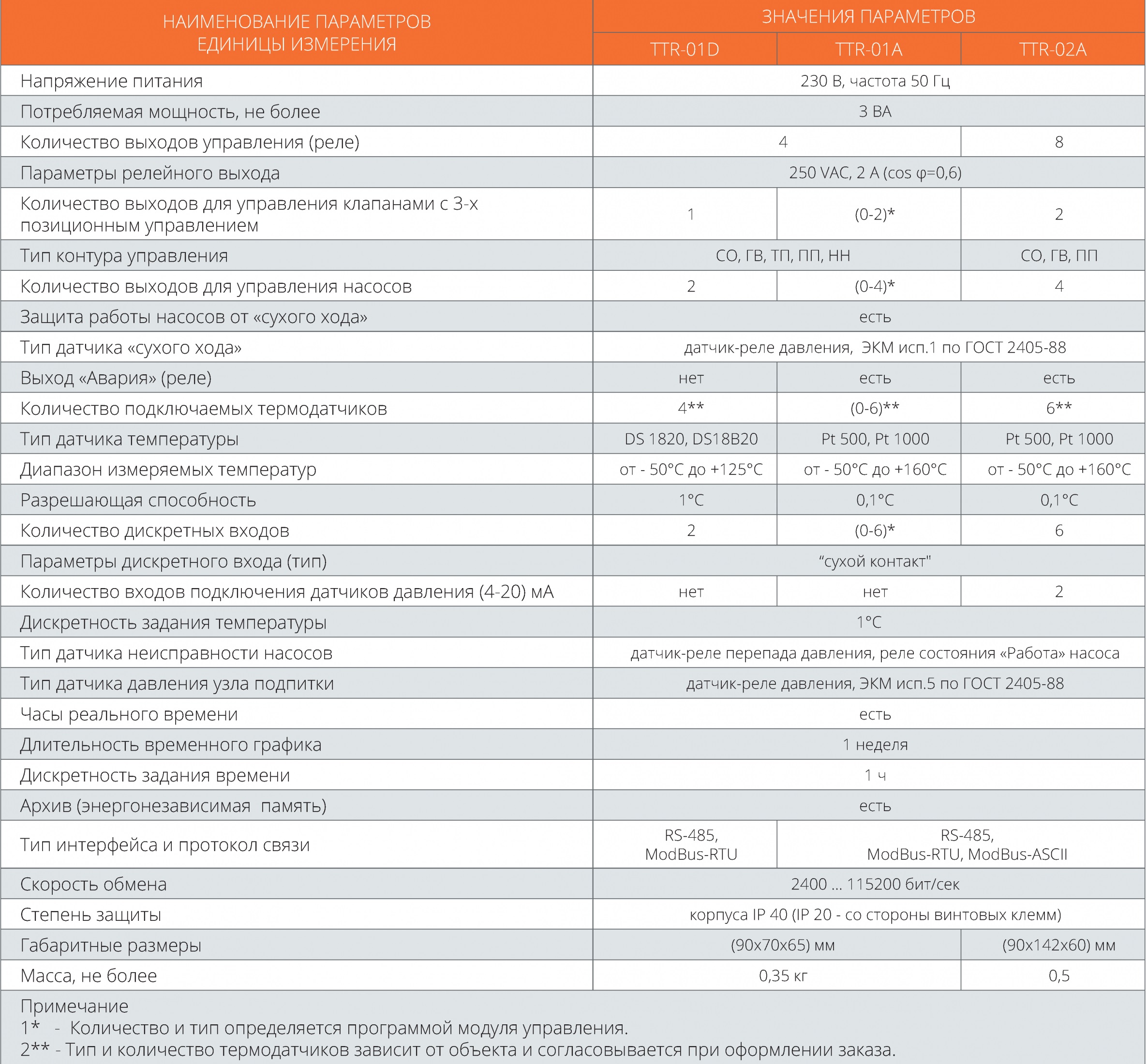

Технические характеристики Особенности Преимущества Документация Технические характеристики
Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A
|
Основой TTR является однокристальный микроконтроллер, который организует работу всего изделия – измеряет входные сигналы, поступающие от внешних датчиков, производит расчёты, выводит полученные значения параметров на ЖКИ и, согласно с программой, вырабатывает сигналы управления исполнительными механизмами. |
|
|
Для системы горячего водоснабжения и отопления автоматическое управление подачей тепла производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (уставками). В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами. |
Для узла подпитки в системе отопления модуль управления TTR начинает свою работу с опроса состояния датчика наличия теплоносителя в системе. В случае наличия давления в системе и при условии Pсх<P<Pmax, где Pсх – уровень давления “сухого хода”, Pmax- максимальный уровень давления, TTR включает сначала клапан подпитки и через заданный период Тзад, длительность которого может быть запрограммирована пользователем, включает насос. |
|
При достижении максимального уровня давления Pmax модуль управления TTR производит выключение насоса и клапана подпитки. Далее, при достижение давления низкого уровня Pmin, процесс включения клапана подпитки и насоса повторяется. Алгоритмом работы программы в модуле TTR предусмотрена функция попеременной работы насосов с целью равномерного износа, переключение на работу резервного насоса в случае неисправности работающего насоса по датчику неисправности и/или по времени ограничения работы насоса Тогр, длительность которого может быть запрограммирована пользователем. Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм. На лицевой поверхности корпуса расположен жидкокристаллический индикатор (далее – ЖКИ), индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами. |
|
- Малые габаритные размеры: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры:
— TTR-01A(D) — 90 х 70 х 65 мм;
— TTR-02A — 90 х 142 х 65 мм.
- Автонастройка (самоадаптация): коэффициентов регулятора под параметры объекта управления;
- Жидко-кристаллический индикатор с подсветкой для отображения информации;
- Встроенные часы реального времени с резервным источником питания;
- Архив данных всех измеренных температур и состояния датчиков;
- Диагностика наличия аварийной (нештатной) ситуации и неисправности прибора;
- Сохранение настроек при пропадании питания;
- Интерфейс RS-485 (протокол ModBus-RTU);
- Изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;
- Выбор типа (алгоритма) управления контура с помощью кнопок, расположенных на лицевой поверхности прибора.
- Возможность дистанционного управления как по интерфейсу связи RS-485, так и по отдельным дискретным входам.
-
Малые габариты и модульная конструкция – оптимальное решение при проектировании шкафов управления для многоконтурных и одноконтурных систем теплоснабжения
-
Наличие во внутренней памяти набора программ, выбор которых производится с помощью кнопок, что позволяет оперативно произвести замену модуля при проведении ремонтных работ
-
Наличие функции самоадаптации к параметрам объекта позволяет в большинстве случаев работать с заводскими настройками коэффициентов регулятора
-
Изменение (обновление) ПО модуля с помощью бесплатной программы размещенной на сайте в открытом доступе
